Pack 20A Schneider Electric - Protection électrique borne triphasée 11 kw

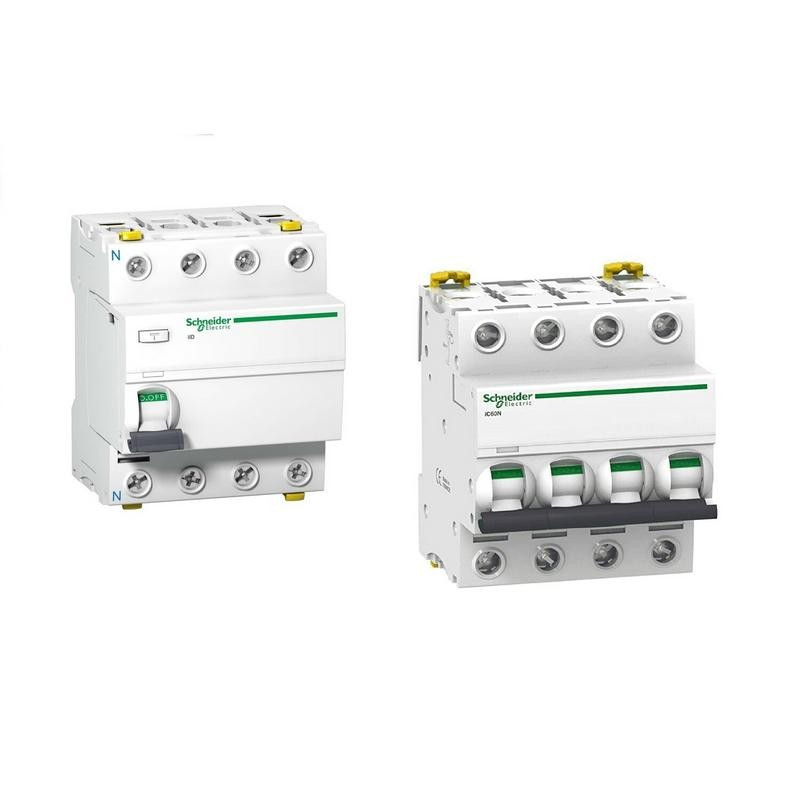

- 1 Interrupteur différentiel Schneider Acti9 iID Type A - 3P+N - 25A - 30mA
- 1 Disjoncteur magnéto-thermique Schneider Acti9 iC - 3P+N - 20A - Courbe C

Pack Schneider Protection Électrique pour borne de recharge triphasée 11 kw avec détecteur de courant de fuite CC.

Les protections électriques suivantes sont obligatoires, et sont à installer sur une ligne dédiée.

Protections à installer pour une connexion en triphasée :

 - Interrupteur différentiel 25A - Type A ou Hpi - 3P+N - 30mA
 - Disjoncteur 20A Courbe C - 3P+N - PdC 10kA

1/ Interrupteur différentiel Schneider 25A triphasé

L'interrupteur différentiel Schneider Acti9 iID Type A - 3P+N - 25A - 30mA est indispensable pour toute installation de borne.

Il va comparer le courant d'entrée avec celui de sortie, et couper le circuit si la différence est supérieure à 30mA. Cette fonction protège les personnes contre les chocs électriques.

Compatibilité
Cet interrupteur différentiel est compatible avec toutes les bornes triphasées du marché qui ont un courant de charge situé entre 1 et 20A et qui sont équipées d'un détecteur de courant de fuite CC.

Il doit être couplé à un disjoncteur.

Installation
Il doit être installé sur une ligne dédiée spécifiquement pour la borne de recharge, après l'interrupteur différentiel principal du tableau électrique.

La borne doit avoir sa propre ligne dédiée, avec son propre disjoncteur et son propre interrupteur différentiel.

Caractéristiques principales
    - Type : A
    - Pôles : 3P+N
    - Courant assigné : 25A max
    - Courant différentiel assigné : 30mA

2/ Disjoncteur triphasé Schneider 20A
Le Disjoncteur magnéto-thermique Schneider Acti9 iC - 3P+N - 20A - Courbe C est indispensable pour toute installation de borne. Il protège l'installation contre les surtensions et les courts-circuits.

Sa courbe C est adaptée aux appareils à hautes intensités tels quel les bornes de recharge. Son pouvoir de coupure élevé, et sa fermeture de coupure rapide sont une garantie en terme de sécurité, de fiabilité et de longue durée de vie.

Compatibilité
Ce disjoncteur conviendra pour une borne réglée entre 6A et 16A.

Il doit être couplé à un interrupteur différentiel (il est compatible avec le Schneider Acti9 iID ).

Installation
Il doit être installé dans le tableau électrique, sur l'interrupteur différentiel dédié à la borne de recharge. La borne doit avoir sa propre ligne dédiée, avec son propre disjoncteur et son propre interrupteur différentiel.

Ce disjoncteur est compatible avec le Schneider Acti9 iID .

Caractéristiques principales
   - Nombre de pôles : 3P+N
   - Alimentation : 400V
    - Courant de coupure : 20A
    - Pouvoir de coupure : 6-10kA
    - Courbe : C

Spécifications d’installation pour Wallbox monophasée ou triphasée

Une borne de recharge Wallbox doit être installée sur une ligne dédiée, avec son propre disjoncteur couplé à son propre interrupteur différentiel. Ci-dessous les spécifications pour être en conformité :

    Installation monophasée :
        - Interrupteur différentiel : Type B, 30mA, 2P ou 1P+N, 63A max (un Type A, F ou HPi est suffisant, au lieu du type B, si la borne est équipée d'un détecteur de courant de fuite CC).
        - Disjoncteur : Courbe C min., pouvoir de coupure 3kA min., 2P ou 1P+N, 16 à 40A (choisir 3 à 8A en plus que le courant nominal de la borne)

    Installation triphasée :
        - Interrupteur différentiel : Type B, 30mA, 4P, 63A max (un Type A, F ou HPi est suffisant, au lieu du type B, si la borne est équipée d'un détecteur de courant de fuite CC)
        - Disjoncteur : Courbe C min., pouvoir de coupure 3kA min., 4P ou 3P+N, 16 à 40A (choisir 3 à 8A en plus que le courant nominal de la borne)

Section des câbles de raccordement, selon les normes françaises NF C15-100 et NF C15-722 :
         - Borne de recharge Wallbox 16A ou prise 16A, moins de 100m de câble: section de câble 2,5mm²
         - Borne de recharge Wallbox 32A, moins de 100m de câble: section de câble 10mm²

Présentation des Sections des câbles de raccordement (NF C15-100 et NF C15-722) :
