Contenu du pack
Ligne dédiée et Protections électriques obligatoires
Contenu du pack

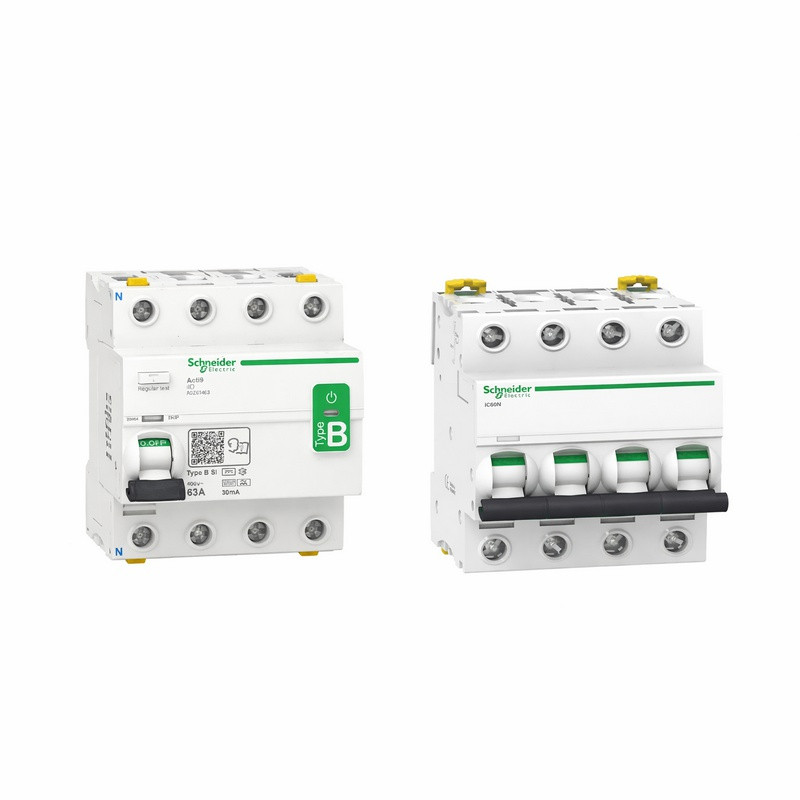

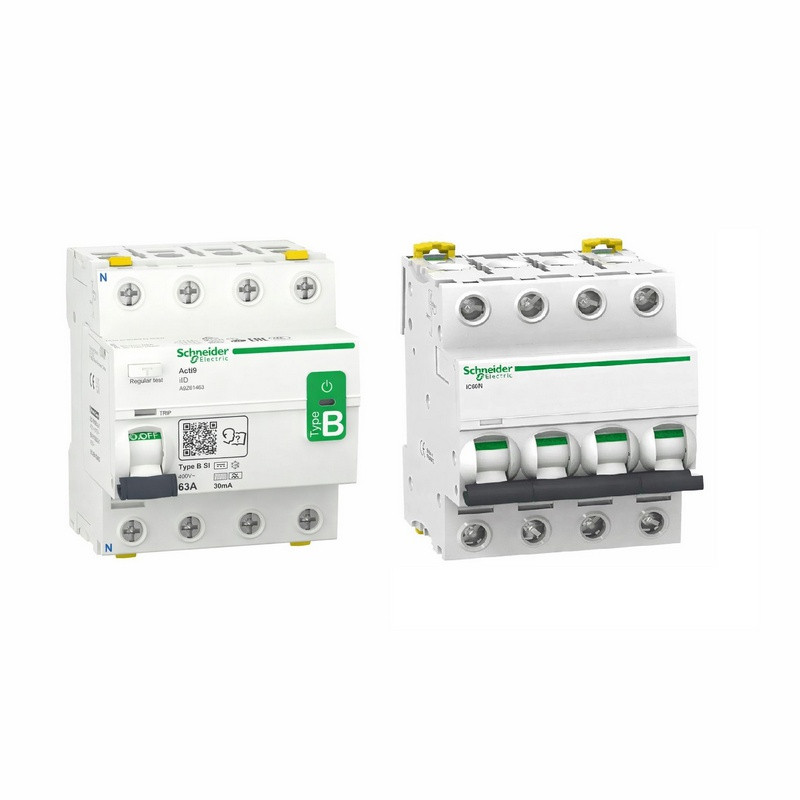

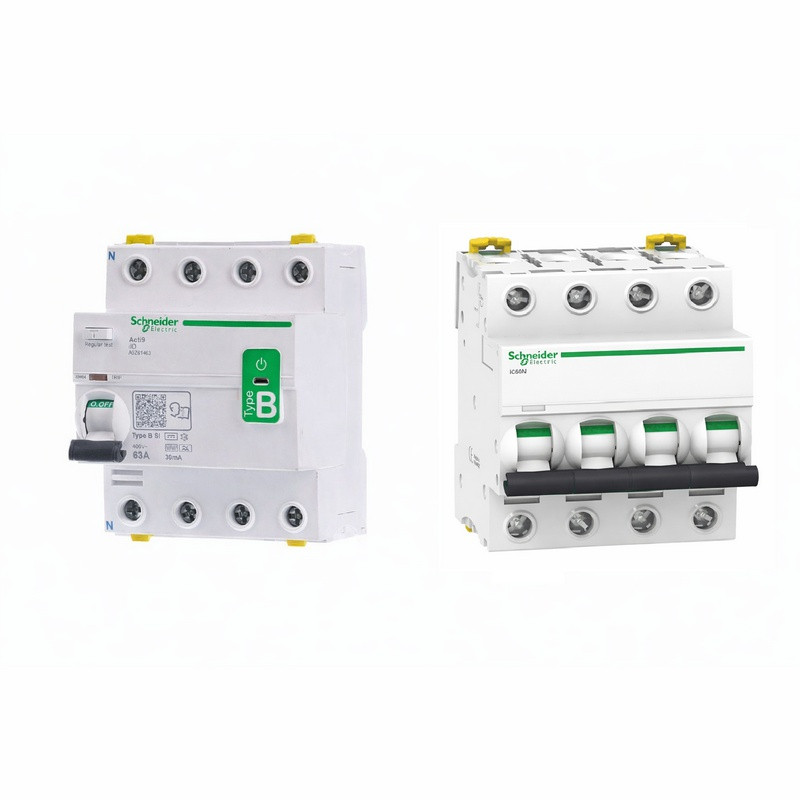

Ce pack contient :
- 1 Interrupteur différentiel Schneider Type B - 3P+N - 63A - 30mA
- 1 Disjoncteur magnéto-thermique Schneider Acti9 iC - 3P+N - 63A - Courbe C
Les protections électriques suivantes doivent être posées sur une ligne dédiée.
Connexion en triphasé :
- Interrupteur différentiel Schneider 63A - Type B - 3P+N - 30mA
- Disjoncteur 63A Courbe C - 3P+N - PdC 10kA
1/ Interrupteur différentiel Type B 63A triphasé
L'interrupteur différentiel Type B - 63A - 3P+N - 30mA est indispensable pour toute installation de borne ou tout autre équipement nécessitant une protection renforcée.
Il surveille en permanence le courant d'entrée et le courant de sortie, et ouvre le circuit dès que l'écart dépasse 30mA. Cette fonction assure la protection des personnes contre les risques d'électrocution.
Il doit obligatoirement être associé à un disjoncteur.
Installation
Il doit être raccordé sur une ligne exclusivement dédiée à la borne de recharge, en aval de l'interrupteur différentiel principal du tableau électrique.
La borne doit disposer de sa propre ligne dédiée, avec son propre disjoncteur et son propre interrupteur différentiel.
Caractéristiques principales
- Type : B
- Pôles : 3P+N
- Courant assigné : 63A max
- Courant différentiel assigné : 30mA
2/ Disjoncteur triphasé Schneider 63A
Le Disjoncteur magnéto-thermique Schneider Acti9 iC - 3P+N - 63A - Courbe C est préconisé en fonction de la section des câbles pour toute installation de borne. Il protège l'installation contre les surtensions et les courts-circuits.
Sa courbe C est particulièrement adaptée aux équipements à forte intensité tels que les bornes de recharge. Son pouvoir de coupure élevé et sa coupure rapide garantissent sécurité, fiabilité et longévité.
Il doit obligatoirement être associé à un interrupteur différentiel.
Installation
Il doit être monté dans le tableau électrique, sur la ligne de l'interrupteur différentiel dédié à la borne de recharge. La borne doit disposer de sa propre ligne dédiée, avec son propre disjoncteur et son propre interrupteur différentiel.
Caractéristiques principales
- Nombre de pôles : 3P+N
- Alimentation : 400V
- Courant de coupure : 63A
- Pouvoir de coupure : 6-10kA
- Courbe : C
Ligne dédiée et Protections électriques obligatoires
Spécifications d’installation pour Wallbox monophasée ou triphasée
Une borne de recharge Wallbox doit être installée sur une ligne dédiée, avec son propre disjoncteur couplé à son propre interrupteur différentiel. Ci-dessous les spécifications pour être en conformité :
Installation monophasée :
- Interrupteur différentiel : Type B, 30mA, 2P ou 1P+N, 63A max (un Type A, F ou HPi est suffisant, au lieu du type B, si la borne est équipée d'un détecteur de courant de fuite CC).
- Disjoncteur : Courbe C min., pouvoir de coupure 3kA min., 2P ou 1P+N, 16 à 40A (choisir 3 à 8A en plus que le courant nominal de la borne)
Installation triphasée :
- Interrupteur différentiel : Type B, 30mA, 4P, 63A max (un Type A, F ou HPi est suffisant, au lieu du type B, si la borne est équipée d'un détecteur de courant de fuite CC)
- Disjoncteur : Courbe C min., pouvoir de coupure 3kA min., 4P ou 3P+N, 16 à 40A (choisir 3 à 8A en plus que le courant nominal de la borne)
Section des câbles de raccordement, selon les normes françaises NF C15-100 et NF C15-722 :
- Borne de recharge Wallbox 16A ou prise 16A, moins de 100m de câble: section de câble 2,5mm²
- Borne de recharge Wallbox 32A, moins de 100m de câble: section de câble 10mm²
Présentation des Sections des câbles de raccordement (NF C15-100 et NF C15-722) :
| Courant assigné | Calibre disjoncteur | Section minimale | |
| Borne ou prise | 16A | 20A | 2.5mm² |
| Borne | 32A | 40A | 10mm² |
| Borne | 63A | 80A | 16mm² |
