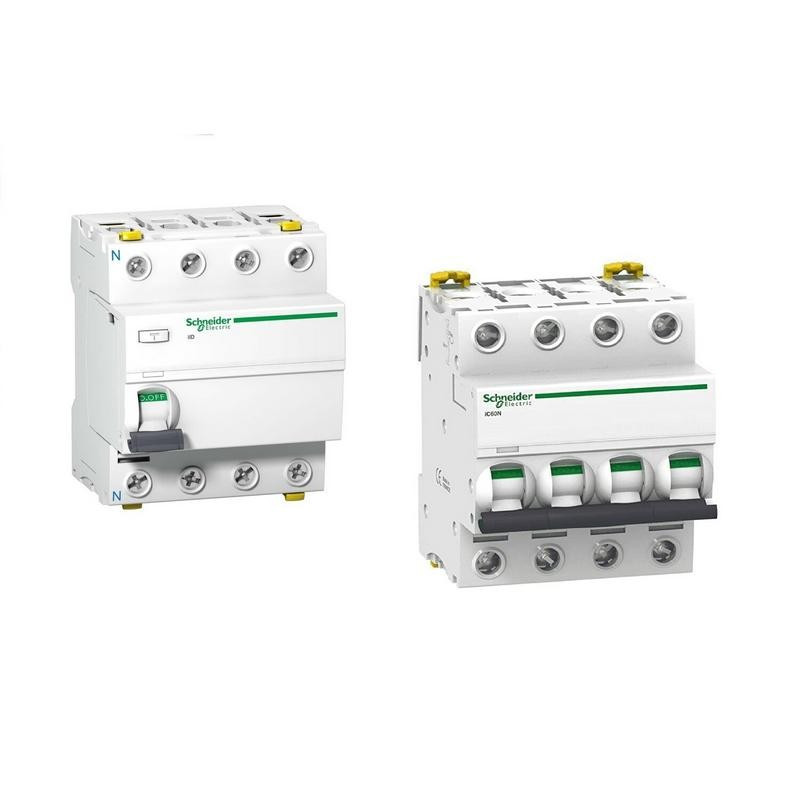

Pack 63A - Schneider electric - Protection Électrique JUPITER triphasée - Double Prise

- 1 Interrupteur différentiel Schneider Acti9 iID Type A - 3P+N - 63A - 30mA
- 1 Disjoncteur magnéto-thermique Schneider Acti9 iC 3P+N - 50A ou 63A - Courbe C

Pack Schneider Protection Électrique pour borne de recharge JUPITER double prise - triphasée jusqu'à 22 kW + monophasée 3.6 kW

Les protections électriques suivantes sont obligatoires, et sont à installer sur une ligne dédiée.

Protections à installer pour une connexion en triphasée pour JUPITER double prise :
- Interrupteur différentiel 63A - Type A ou Hpi - 3P+N - 30mA
- Disjoncteur 50A ou 63A Courbe C - 3P+N - PdC 10kA

1/ Interrupteur différentiel Schneider 63A triphasé
L'interrupteur différentiel Schneider Acti9 iID Type A - 3P+N - 63A - 30mA est indispensable pour toute installation de borne JUPITER double prise - triphasée.

Il compare le courant d'entrée avec celui de sortie, et coupe le circuit si la différence est supérieure à 30mA, protégeant ainsi les personnes contre les chocs électriques.

Il doit être couplé à un disjoncteur.

Installation
Il doit être installé sur une ligne dédiée spécifiquement pour la borne, après l'interrupteur différentiel principal du tableau électrique. La borne doit avoir sa propre ligne, son propre disjoncteur et son propre interrupteur différentiel.

Caractéristiques principales
- Type : A
- Pôles : 3P+N
- Courant assigné : 63A max
- Courant différentiel assigné : 30mA

2/ Disjoncteur triphasé Schneider 50A ou 63A
Le Disjoncteur magnéto-thermique Schneider Acti9 iC - 3P+N - 50A ou 63A - Courbe C est indispensable pour toute installation de borne. Il protège l'installation contre les surtensions et les courts-circuits.

Sa courbe C est adaptée aux appareils à haute intensité tels que les bornes de recharge. Son pouvoir de coupure élevé et sa fermeture de coupure rapide garantissent sécurité, fiabilité et longue durée de vie.

Il doit être couplé à un interrupteur différentiel (compatible avec le Schneider Acti9 iID).

Installation
Il doit être installé dans le tableau électrique, sur l'interrupteur différentiel dédié à la borne de recharge. La borne doit avoir sa propre ligne, son propre disjoncteur et son propre interrupteur différentiel.

Caractéristiques principales
- Nombre de pôles : 3P+N
- Alimentation : 400V
- Courant de coupure : 50A ou 63A
- Pouvoir de coupure : 6-10kA
- Courbe : C

Spécifications d’installation pour Wallbox monophasée ou triphasée

Une borne de recharge Wallbox doit être installée sur une ligne dédiée, avec son propre disjoncteur couplé à son propre interrupteur différentiel. Ci-dessous les spécifications pour être en conformité :

    Installation monophasée :
        - Interrupteur différentiel : Type B, 30mA, 2P ou 1P+N, 63A max (un Type A, F ou HPi est suffisant, au lieu du type B, si la borne est équipée d'un détecteur de courant de fuite CC).
        - Disjoncteur : Courbe C min., pouvoir de coupure 3kA min., 2P ou 1P+N, 16 à 40A (choisir 3 à 8A en plus que le courant nominal de la borne)

    Installation triphasée :
        - Interrupteur différentiel : Type B, 30mA, 4P, 63A max (un Type A, F ou HPi est suffisant, au lieu du type B, si la borne est équipée d'un détecteur de courant de fuite CC)
        - Disjoncteur : Courbe C min., pouvoir de coupure 3kA min., 4P ou 3P+N, 16 à 40A (choisir 3 à 8A en plus que le courant nominal de la borne)

Section des câbles de raccordement, selon les normes françaises NF C15-100 et NF C15-722 :
         - Borne de recharge Wallbox 16A ou prise 16A, moins de 100m de câble: section de câble 2,5mm²
         - Borne de recharge Wallbox 32A, moins de 100m de câble: section de câble 10mm²

Présentation des Sections des câbles de raccordement (NF C15-100 et NF C15-722) :
