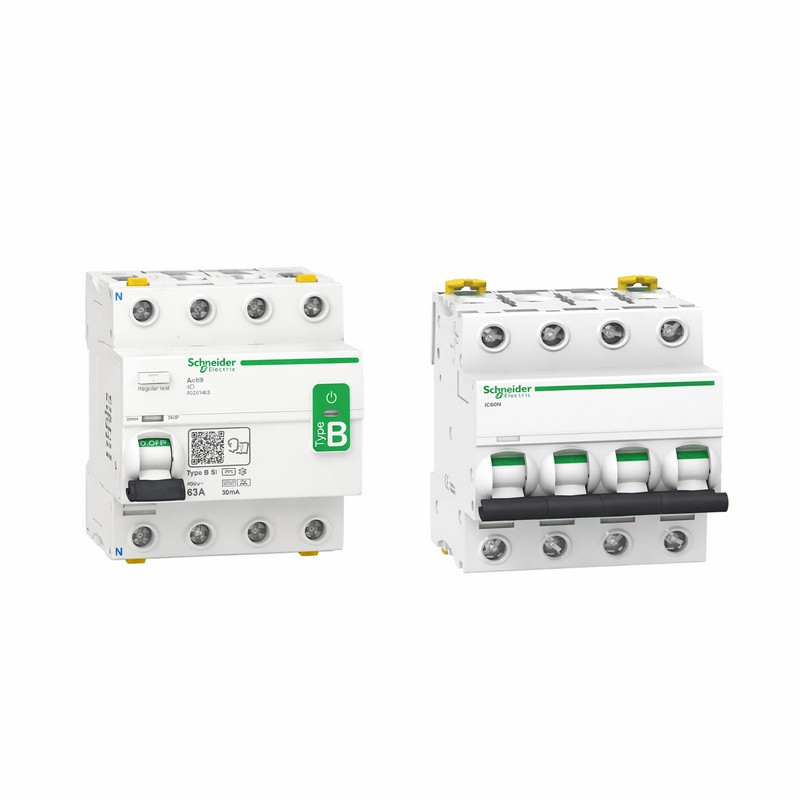

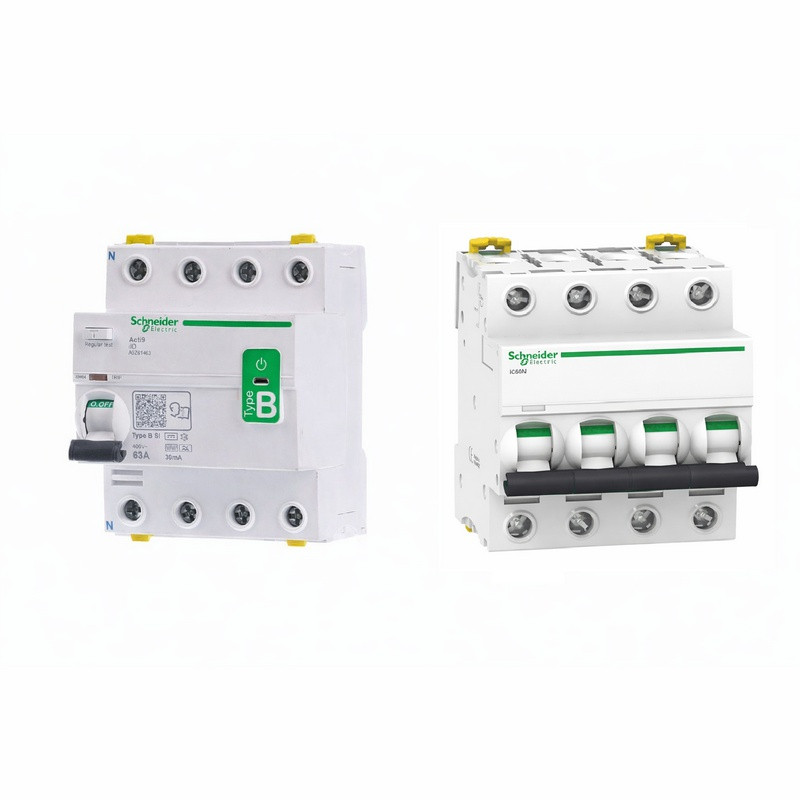

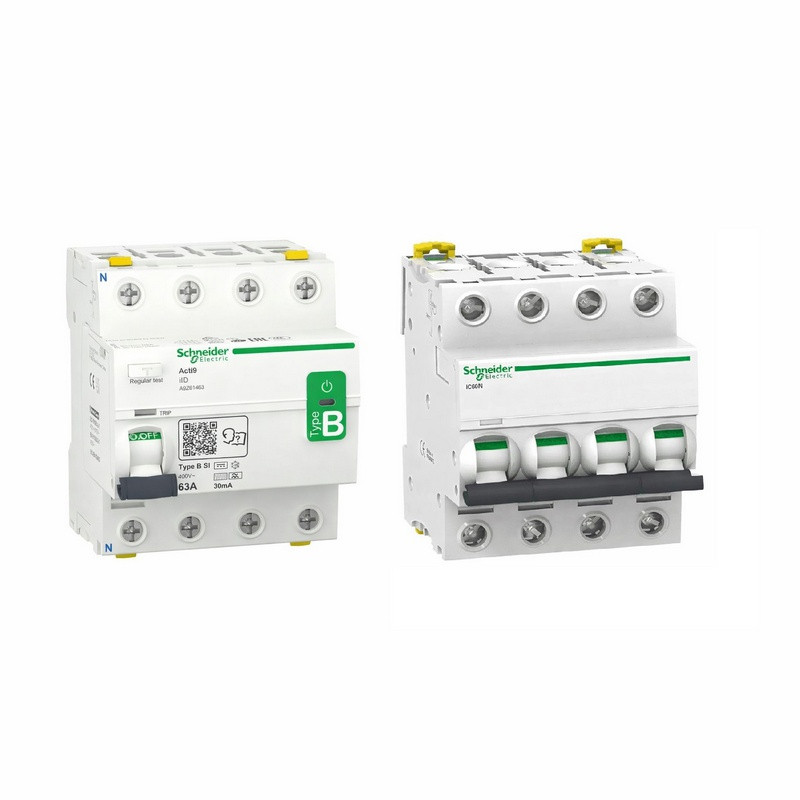

Pack 40A Schneider electric - TYPE B - Protection Électrique pour borne 22 kw triphasée

- 1 Interrupteur différentiel Schneider Type B - 3P+N - 63A - 30mA

- 1 Disjoncteur magnéto-thermique Schneider Acti9 iC - 3P+N - 40A - Courbe C

Pack Protection Électrique Type B pour borne de recharge triphasée 22 kW.

Les protections électriques suivantes doivent être raccordées sur une ligne dédiée.

Protections à mettre en place pour une connexion en triphasé :
- Interrupteur différentiel 63A - Type B - 3P+N - 30mA
- Disjoncteur 40A Courbe C - 3P+N - PdC 10kA

1/ Interrupteur différentiel Type B - 63A - triphasé
L'interrupteur différentiel Type B - 63A - 3P+N - 30mA est indispensable pour toute installation de borne de recharge.

Il surveille en permanence le courant d'entrée et le courant de sortie, et ouvre le circuit dès que l'écart dépasse 30mA. Cette fonction garantit la protection des personnes contre les risques d'électrocution.

Compatibilité avec toutes les bornes triphasées
Cet interrupteur différentiel est adapté à toutes les bornes triphasées disponibles sur le marché dont le courant de charge est compris entre 1 et 32A, y compris celles qui ne sont pas dotées d'un détecteur de courant de fuite continu CC.

Si votre borne est déjà pourvue d'un détecteur de courant de fuite continu CC, un différentiel triphasé de type A, moins onéreux, sera suffisant.

Il doit obligatoirement être associé à un disjoncteur.

Installation
Il doit être raccordé sur une ligne exclusivement dédiée à la borne de recharge, en aval de l'interrupteur différentiel principal du tableau électrique.

La borne doit disposer de sa propre ligne dédiée, avec son propre disjoncteur et son propre interrupteur différentiel.

Caractéristiques principales
- Type : B
- Pôles : 3P+N
- Courant assigné : 63A max
- Courant différentiel assigné : 30mA

2/ Disjoncteur triphasé Schneider 40A
Le Disjoncteur magnéto-thermique Schneider Acti9 iC - 3P+N - 40A - Courbe C est incontournable pour toute installation de borne de recharge. Il protège l'installation contre les surtensions et les courts-circuits.

Sa courbe C est particulièrement adaptée aux équipements à forte intensité tels que les bornes de recharge. Son pouvoir de coupure élevé et sa coupure rapide constituent une garantie de sécurité, de fiabilité et de longévité.

Compatibilité
Ce disjoncteur est prévu pour une borne réglée entre 6A et 32A.

Il doit obligatoirement être associé à l'interrupteur différentiel.

Installation
Il doit être monté dans le tableau électrique, sur la ligne de l'interrupteur différentiel dédié à la borne de recharge. La borne doit disposer de sa propre ligne dédiée, avec son propre disjoncteur et son propre interrupteur différentiel.

Caractéristiques principales
- Nombre de pôles : 3P+N
- Alimentation : 400V
- Courant de coupure : 40A
- Pouvoir de coupure : 6-10kA
- Courbe : C

Spécifications d’installation pour Wallbox monophasée ou triphasée

Une borne de recharge Wallbox doit être installée sur une ligne dédiée, avec son propre disjoncteur couplé à son propre interrupteur différentiel. Ci-dessous les spécifications pour être en conformité :

    Installation monophasée :
        - Interrupteur différentiel : Type B, 30mA, 2P ou 1P+N, 63A max (un Type A, F ou HPi est suffisant, au lieu du type B, si la borne est équipée d'un détecteur de courant de fuite CC).
        - Disjoncteur : Courbe C min., pouvoir de coupure 3kA min., 2P ou 1P+N, 16 à 40A (choisir 3 à 8A en plus que le courant nominal de la borne)

    Installation triphasée :
        - Interrupteur différentiel : Type B, 30mA, 4P, 63A max (un Type A, F ou HPi est suffisant, au lieu du type B, si la borne est équipée d'un détecteur de courant de fuite CC)
        - Disjoncteur : Courbe C min., pouvoir de coupure 3kA min., 4P ou 3P+N, 16 à 40A (choisir 3 à 8A en plus que le courant nominal de la borne)

Section des câbles de raccordement, selon les normes françaises NF C15-100 et NF C15-722 :
         - Borne de recharge Wallbox 16A ou prise 16A, moins de 100m de câble: section de câble 2,5mm²
         - Borne de recharge Wallbox 32A, moins de 100m de câble: section de câble 10mm²

Présentation des Sections des câbles de raccordement (NF C15-100 et NF C15-722) :
